SATA, eSATA, IDE — это интерфейсы подключения накопителей (жестких дисков, SSD и других устройств) к компьютеру или ноутбуку.

Интерфейс SATA

Интерфейс SATA, SATA-II, SATA-IIISATA (Serial ATA) — последовательный интерфейс обмена данными с накопителями информации (жесткий диск (HDD), привод (CD/DVD-ROM)), является развитием параллельного интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA). Главным преимуществом SATA перед PATA является использование последовательной шины вместо параллельной. Несмотря на то, что последовательный способ обмена принципиально медленнее параллельного, в данном случае это компенсируется возможностью работы на более высоких частотах за счёт большей помехоустойчивости кабеля. Это достигается меньшим числом проводников и объединением информационных проводников в две витые пары, экранированные заземлёнными проводниками.

Версии SATA

  • SATA 1.x (SATA/150) — стандарт предусматривает работу на частоте 1,5 ГГц и обеспечивает пропускную способность до 1,5 Гбит/с (150 МБ/с).
  • SATA 2.x (SATA/300, SATA II) — работает на частоте 3 ГГц, обеспечивает пропускную способность до 3 Гбит/с (300 МБ/с).
  • SATA 3.x (SATA 6Gb/s) — предусматривает передачу данных на скорости до 6 Гбит/с (600 МБ/с), рабочая частота 6ГГц.

Интерфейс IDE

Интерфейс IDEIDE — параллельный интерфейс подключения накопителей (жёстких дисков (HDD), приводов (CD/DVD-ROM)). Разработан фирмой Western Digital, позднее стал именоваться ATA или PATA. Для подключения жёстких дисков с интерфейсом IDE обычно используется 40- или 80-проводный кабель (шлейф). Максимальная пропускная способность 150 MБ/с.

Интерфейс eSATA

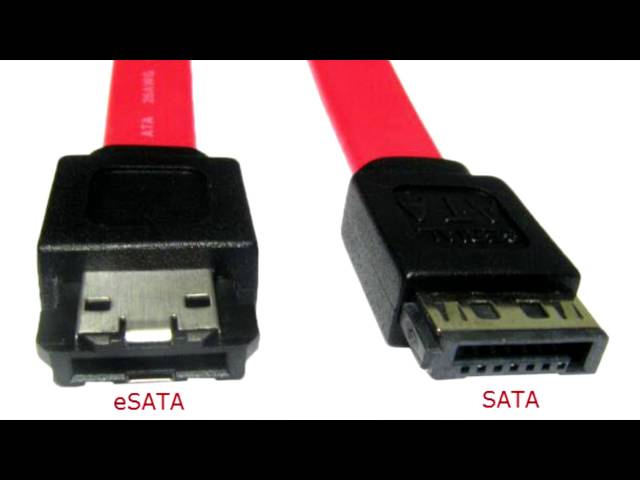

Интерфейс eSATAeSATA (External SATA) — интерфейс подключения внешних устройств, поддерживающий режим «горячей замены».

Особенности eSATA.

  • Разъёмы — менее хрупкие, и конструктивно рассчитаны на большее число подключений.
  • Требует для подключения два провода: шину данных и кабель питания. В новых спецификациях планируется отказаться от отдельного кабеля питания для выносных eSATA-устройств.
  • Длина кабеля увеличена до 2м.
  • Средняя практическая скорость передачи данных выше, чем у USB.
  • Существенно снижается нагрузка на центральный процессор.
  • Уменьшены требования к сигнальным напряжениям по сравнению с SATA.
