Витая пара, прямой и перекрестный обжим  Витая пара — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой, покрытых пластиковой оболочкой. Свивание проводников производится с целью повышения степени связи между собой проводников одной пары и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче сигналов.

Кабель подключается к сетевым устройствам при помощи соединителя 8P8C (RJ-45).

Витая пара, категории кабеля

Номер Число пар Полоса частот Скорость передачи данных Применение
CAT1 1 0,1 МГц Телефонная сеть.
CAT2 2 1 МГц Телефонная и локальная сеть (используется редко).
CAT3 4 16 МГц 10/100 Мбит/с Телефонная и локальная сеть.
CAT4 4 20 МГц 16 Мбит/с Локальная сеть (сейчас не используется).
CAT5 4 100 МГц 100 Мбит/с Локальная сеть, прокладка телефонных линий.
CAT5e 4 125 МГц 100/1000 Мбит/с Локальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м.
CAT6 4 250 МГц 1000 Мбит/с Локальная сеть Ethernet.
CAT6a 4 500 МГц 10/40 Гбит/с Локальная сеть Ethernet.
CAT7 4 600-700 МГц 10 Гбит/с Локальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м.



Витая пара, прямой и перекрестный обжим

Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Применяется для соединения порта сетевой карты с сетевым оборудованием (свитч, хаб, маршрутизатор).

Витая пара, прямой и перекрестный обжим

Обжим по стандарту EIA/TIA-568A.

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Витая пара, прямой и перекрестный обжим

Обжим по стандарту EIA/TIA-568В (используется чаще).

Компьютер — свитч, компьютер — хаб, компьютер — маршрутизатор.

Перекрестный обжим

Используется для соединения двух сетевых карт напрямую.

Витая пара, прямой и перекрестный обжим

Обжим для скорости 100/1000 Мбит/с, применяются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Витая пара, прямой и перекрестный обжим

Инструмент для обжима витой пары

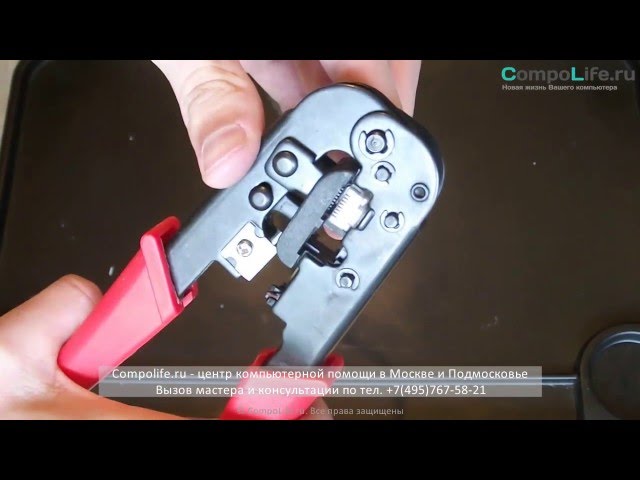

Витая пара, прямой и перекрестный обжим  Для обжима витой пары используют специальный инструмент, который благодаря своей универсальности позволяет не только выполнить обжим коннектора (RJ-45), согласно цветовой схемы, но и подготовить кабель к обжиму: удалить изоляцию, обрезать проводники.

P.S. При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля) — сильный изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки или нарушению экрана кабеля.
